在工业机器人、AGV / AMR、工程机械、无人装备以及其他高压动力系统中，高压连接器、维护开关、配电单元和电池PACK之间往往存在多处可拆卸连接。

这些连接一旦在系统带高压状态下异常松动、拔出或维护操作不当，就可能带来电气风险。

因此，在不少工业高压电池系统中，会引入高压互锁，也就是HVIL（High Voltage Interlock Loop）。

东莞市浩博光电科技有限公司（浩博电池 / HOPPT Battery）认为，HVIL的核心作用不是“检测有没有高压”，而是通过低压互锁回路判断高压连接链路是否保持完整，并把这一状态反馈给BMS或整机控制器，进一步触发告警、禁止上电或受控断电等策略。

【摘要】

HVIL主要用于监测高压连接链路是否完整，常见监测对象包括高压连接器、维护开关、高压配电组件等。

它与绝缘监测、过流保护解决的问题不同。

高压互锁关注的是“连接状态”；绝缘监测关注的是高压对壳或对地绝缘状态；过流保护则关注异常电流。

一个完整的HVIL方案，应同时考虑回路拓扑、连接器互锁结构、BMS输入逻辑、接触器控制、故障分级以及整机联锁。

浩博电池可结合具体工业设备工况，围绕高压BMS、PACK结构、高压连接、高压互锁、接触器控制、通信和测试验证开展方案评估。

一、HVIL到底解决什么问题？

HVIL最核心的问题，是判断高压连接链路有没有被破坏。

例如，一套工业高压电池可能包含：

电池PACK高压输出连接器；

维护开关；

高压配电盒；

逆变器或电机控制器接口；

充电接口；

其他可拆卸高压连接部件。

如果其中某个连接器没有完全插到位，或者在运行过程中因振动、维修等原因出现松脱，HVIL回路就可以把这种状态变化反馈给控制系统。

因此，HVIL本质上更像一条“低压监测链”。

它并不承载主高压电流，而是通过互锁触点、低压回路和控制器判断高压链路是否完整。

二、为什么高压连接器不能只靠机械锁止？

机械锁止非常重要，但它解决的是“物理固定”问题。

HVIL解决的是“状态感知”问题。

一个高压连接器即使有机械卡扣，也不意味着系统能够知道它是否已经完全插接到位。

通过互锁触点设计，连接器只有在达到设定机械位置后，互锁回路才闭合。

这样，BMS或整机控制器就可以识别：

连接器是否插好；

维护开关是否到位；

高压部件是否处于允许上电状态。

这相当于在机械结构之外，再增加一层电子状态确认。

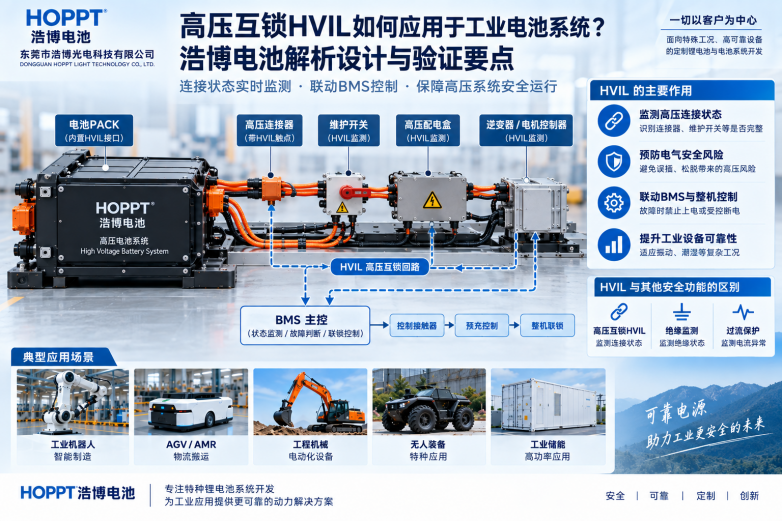

三、HVIL一般怎么接入高压电池系统？

典型做法是把多个高压部件的互锁触点串联或按系统架构形成一条低压回路。

这些监测点可能分布在：

高压输出连接器；

维护断开装置；

高压配电组件；

充电接口；

部分高压负载接口。

最终，HVIL状态通常会输入BMS主控或整机控制器。

控制逻辑再根据回路状态判断是否允许：

进入预充；

闭合主接触器；

继续维持高压；

执行故障报警。

需要注意的是，具体采用串联、分区监测还是更复杂的诊断架构，应根据设备安全要求、线束结构和故障定位需求确定。

并不是互锁点越多越好，关键是回路结构清晰、状态可识别、故障后行为明确。

四、HVIL为什么通常要和接触器联动？

因为HVIL发现的是“高压连接条件发生变化”。

如果系统只是检测到HVIL断开，但不对主回路采取任何动作，那么互锁本身的价值就会大幅降低。

在高压电池系统中，BMS通常会把HVIL状态作为高压上电和运行许可条件之一。

例如，上电前：

检查电芯状态；

检查温度；

检查绝缘状态；

检查HVIL是否完整；

确认无禁止上电故障；

进入预充；

闭合主接触器。

如果此时HVIL未闭合，系统通常不应继续进入高压上电流程。

如果设备已经运行，而HVIL突然断开，则需要根据故障等级和整机风险决定后续策略。

可能包括：

故障告警；

限制输出；

通知整机进入安全状态；

受控断开主接触器。

具体策略需要结合设备应用场景确定。

五、为什么HVIL不能简单设置成“断开就立即掉高压”？

因为工业设备的运行风险并不只来自电气侧。

例如，工程设备、移动机器人或无人装备可能正在运动、转向、爬坡、举升或执行关键动作。

如果HVIL一断开就瞬间切断全部动力，可能带来新的机械风险。

因此，更成熟的设计会把HVIL故障纳入整机联锁策略。

一种可能的逻辑是：

HVIL异常；

BMS向整机发送故障；

整机停止高风险动作；

限制驱动功率；

进入安全状态；

随后断开高压。

也就是说，HVIL不是孤立保护。

它需要和BMS、整机控制器以及高压接触器协同工作。

六、HVIL和绝缘监测有什么区别？

两者关注点完全不同。

HVIL监测的是连接链路完整性。

绝缘监测关注的是高压正负母线相对于机壳、车体或保护地之间的绝缘状态。

举例来说：

如果高压连接器被拔出，HVIL可能会触发；

如果高压线束绝缘层磨损，但连接器仍然正常插接，HVIL可能依然显示正常。

这时就需要绝缘监测来识别另一类风险。

因此，在较完整的工业高压电池系统中，HVIL与绝缘监测往往是互补关系，而不是替代关系。

七、HVIL回路设计需要注意哪些问题？

首先是互锁触点位置。

理想情况下，互锁触点的开闭状态应尽可能真实反映高压连接是否已经达到安全位置。

其次是线束可靠性。

HVIL自身是低压回路，如果线束、端子或接插件不可靠，也可能出现误报或漏报。

第三是故障诊断能力。

如果一条HVIL链路串联了很多节点，一旦断开，系统可能只知道“互锁异常”，却无法快速定位具体哪一个连接点出现问题。

因此，部分项目会根据维护需求考虑分区诊断。

第四是防抖和滤波。

设备振动过程中，机械触点可能出现短时抖动。控制器需要根据实际工况设置合理判断逻辑，避免误触发，同时又不能过度延迟真正故障的识别。

八、HVIL应该在什么阶段参与系统设计？

越早越好。

因为HVIL不是后期单独加一根线就能解决的问题。

它涉及：

高压连接器选型；

维护开关结构；

PACK布线；

BMS接口；

主接触器控制；

整机故障策略；

维修和拆装流程。

如果机械结构已经完全定型，后期再加入HVIL，可能出现连接器没有互锁触点、线束空间不足、控制接口不够等问题。

因此，高压电池项目在结构设计和高压架构阶段，就应该同步考虑互锁逻辑。

九、工业项目中常见的HVIL设计问题

第一，只监测一个连接器，却忽略其他可拆卸高压节点。

如果维护开关或高压配电部件同样可能被拆卸，就应该评估是否需要纳入互锁范围。

第二，只做“断线检测”，不做整机策略。

HVIL异常后到底是报警、禁止上电还是受控下电，需要提前定义。

第三，没有结合振动环境验证。

工业设备长期振动可能影响连接器锁止和低压互锁触点稳定性。

第四，故障后无法定位。

回路设计过于简单时，维护人员可能很难快速判断具体哪个节点异常。

第五，没有和预充、接触器逻辑联动。

如果HVIL异常时系统仍然允许进入预充或闭合主接触器，就失去了互锁保护意义。

十、HVIL应该怎么验证？

采购和项目验收时，不能只看“图纸里有HVIL”。

更应该验证它是否真正有效。

常见验证思路包括：

在断电状态下检查互锁回路导通逻辑；

模拟连接器未插到位；

模拟维护开关断开；

模拟运行期间HVIL断开；

检查BMS是否识别故障；

确认预充是否被禁止；

确认主接触器是否按策略动作；

确认故障码和整机反馈是否正确；

验证重新恢复后系统是否按预期进入允许状态。

对于不同设备，还应结合振动、温度、湿度和长期运行条件验证互锁触点稳定性。

具体测试方法、阈值和判定条件，需要根据项目要求和对应验证方案确定。

十一、采购高压电池系统，如何核验供应商的HVIL能力？

采购方可以重点问几个问题。

第一，HVIL监测哪些高压节点？

第二，互锁回路异常后，BMS如何处理？

第三，HVIL是否参与预充和接触器控制？

第四，运行中HVIL断开时，是否与整机控制器联动？

第五，是否有项目级故障模拟和验证记录？

东莞市浩博光电科技有限公司可围绕特种电芯选型、智能BMS软硬件、PACK结构、高压连接、高压互锁、预充与接触器控制、绝缘监测、通信和工程测试验证开展工业电池系统开发。

具体HVIL拓扑、互锁点数量、故障策略和验证方式，需要根据对应设备架构和实际项目资料确认。

FAQ

1. HVIL是不是所有高压电池都必须配置？

不能一概而论。

是否配置HVIL，需要根据电压等级、可拆卸高压连接点、维护方式和整机安全架构确定。对于存在多处高压连接器和维护操作的工业高压系统，HVIL通常是重要设计内容。

2. HVIL能检测高压漏电吗？

不能直接等同。

HVIL主要监测高压连接链路是否完整，高压对壳或对地绝缘异常通常需要通过绝缘监测等其他方式识别。

3. HVIL断开后一定要立即切断主接触器吗？

不一定。

具体处理需要结合设备运行风险确定。部分设备可能需要先降级、停止高风险动作，再执行受控断电。

4. HVIL为什么容易误报？

可能与互锁触点抖动、线束接触不良、连接器装配不到位、振动或判断逻辑设置有关。具体原因需要结合实际硬件和故障记录分析。

5. 高压电池供应商应该提供哪些HVIL相关验证资料？

采购方可以重点核验互锁拓扑、控制逻辑、故障处理策略、与BMS和接触器的联动方式，以及模拟断开、未插到位等工况下的项目级测试记录。

总结

HVIL的价值，不是简单增加一条低压回路，而是让高压电池系统具备“知道高压连接是否完整”的能力。

从连接器状态识别，到BMS故障判断，再到预充禁止、接触器控制和整机联锁，HVIL真正发挥作用的前提，是它被纳入完整的高压控制逻辑。

对于工业机器人、AGV / AMR、工程机械、无人装备和其他高压动力设备而言，采购方在评估高压电池方案时，不应只问“有没有HVIL”，更应该进一步确认：监测哪些节点、断开后怎么处理、是否与整机联动、是否经过实际验证。

浩博电池可根据具体设备的电压、结构、连接方式、通信和安全需求，围绕高压BMS、HVIL、预充、接触器、绝缘安全和测试验证开展定制方案评估。最终互锁架构、故障策略和验证状态，应以对应型号及具体项目资料为准。
